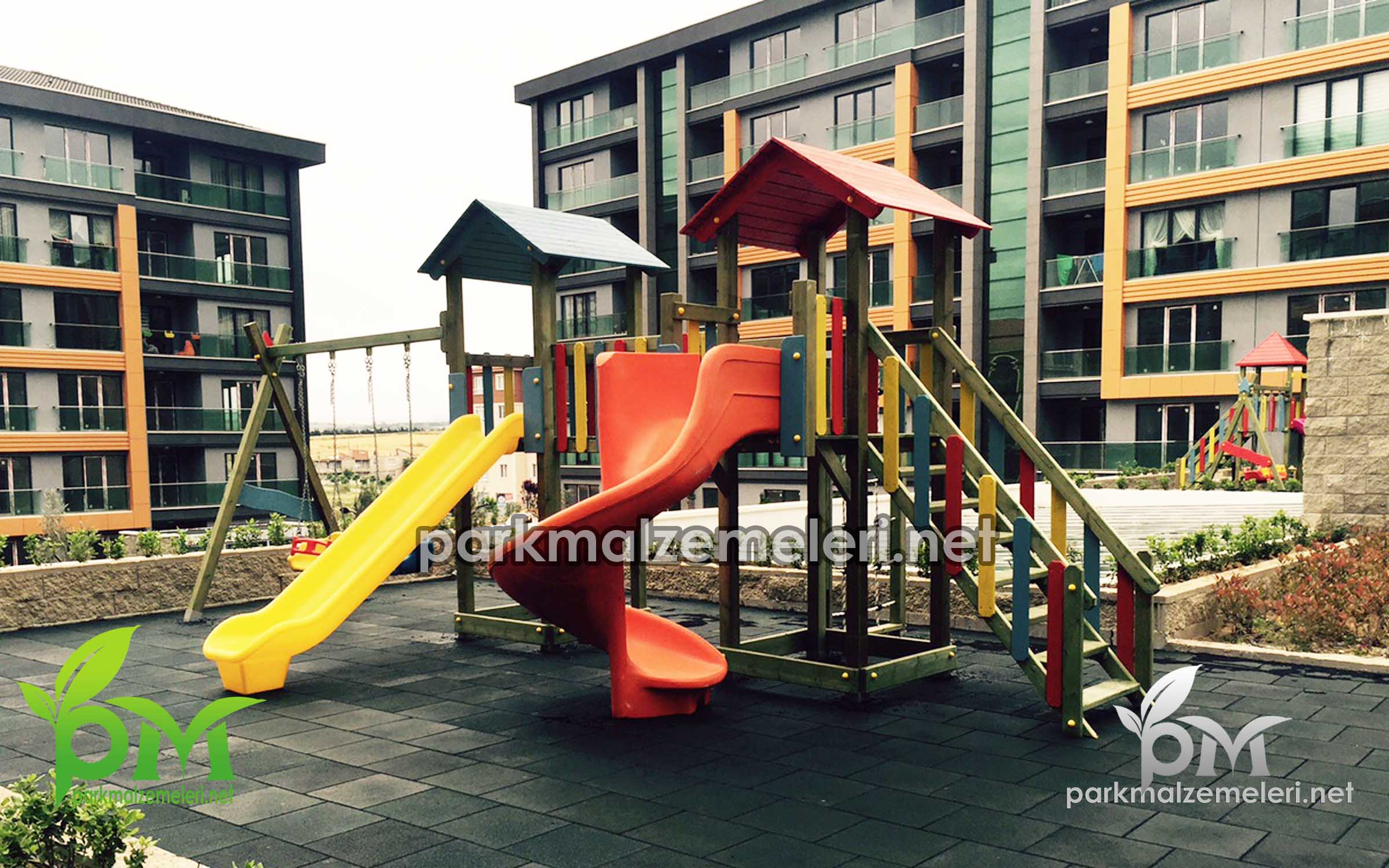

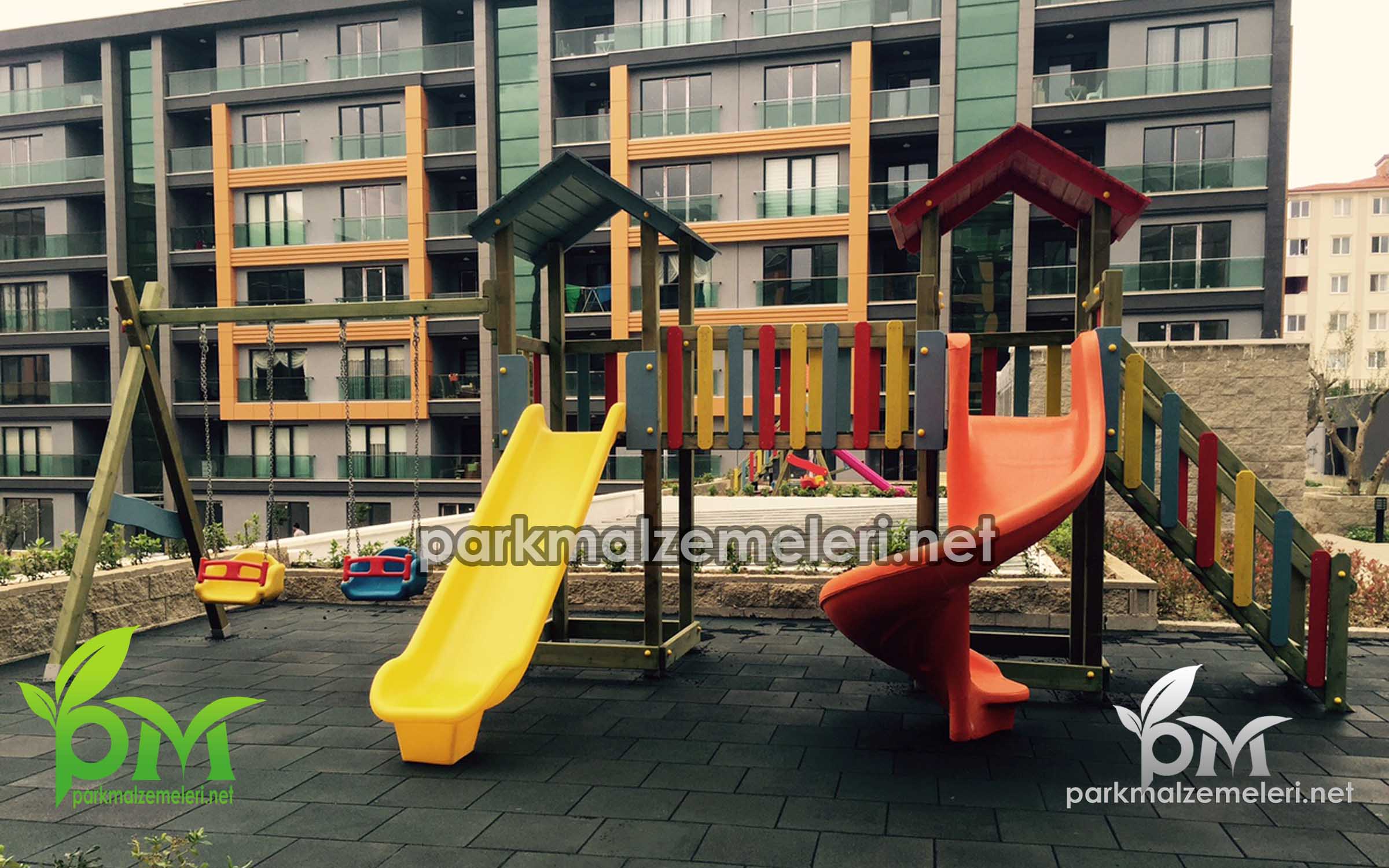

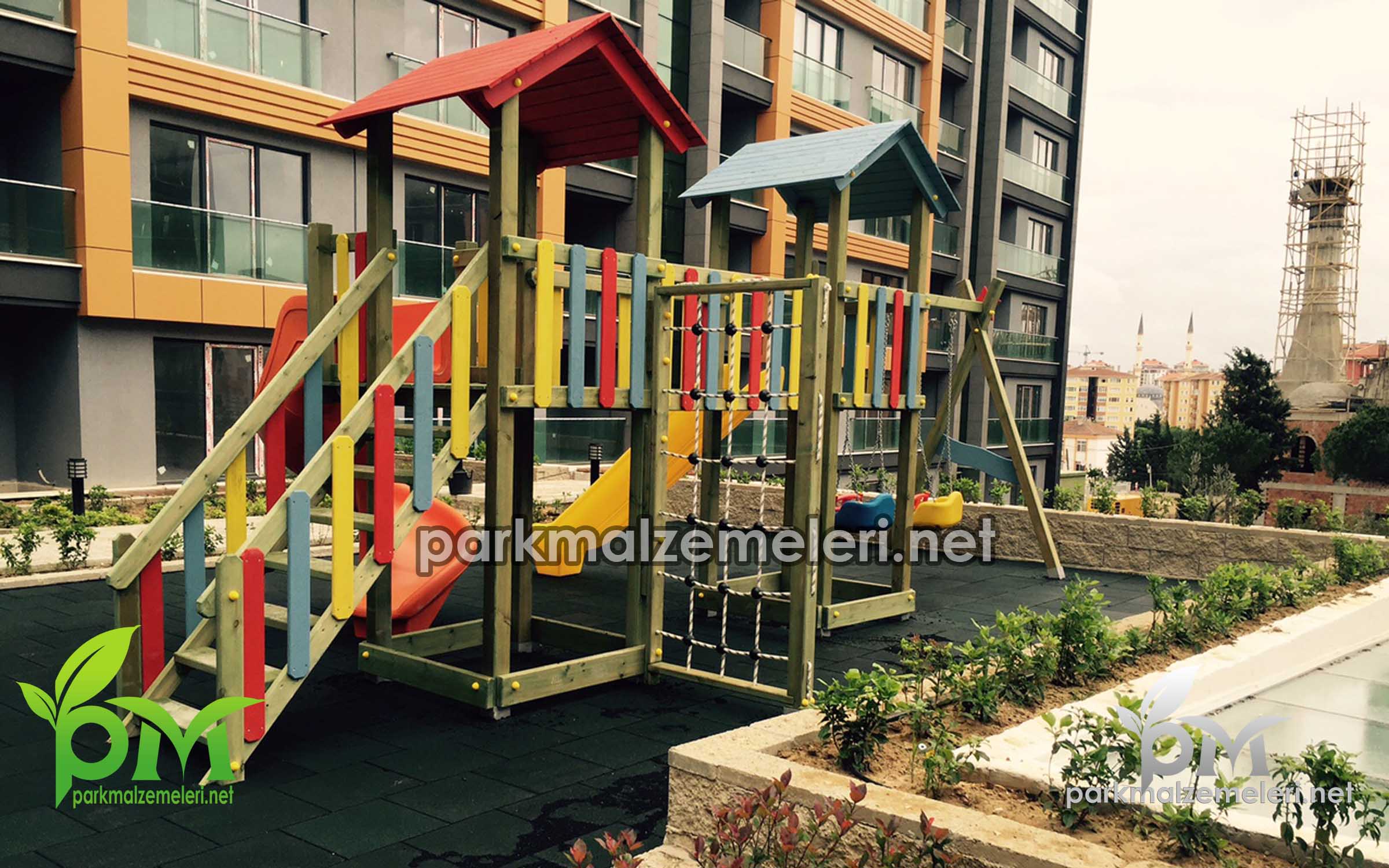

İki kule ahşap çocuk oyun parkı

ÜRÜN KODU:
AH 2C

AHŞAP İKİ KULE ÇOCUK OYUN PARKI BİLGİLERİ



KURULUM İÇİN GEREKLİ ALAN     : 6 x 4 METRE

GÜVENLİ KURULUM ALANI            : 8 x 6 METRE

KAYDIRAK YÜKSEKLİĞİ                  : 150 CM

MODEL NUMARASI                           : AH 2C

2 KULELİ AHŞAP ÇOCUK OYUN GRUBU TEKNİK ŞARTNAMESİ

TAŞIYICI KONSTRÜKSİYON

En az 220 cm Taşıyıcı…….. 6 Adet
En az 385 cm Taşıyıcı…….. 4 Adet

Taşıyıcılar en az 90 mm x 90 mm ölçüsünde kare kesitli veya en az  Ø 110 mm yuvarlak kesitli olacaktır.

Emprenye edilmiş sarıçamdan oluşturulacaktır. Emprenye sonrasında ahşapta her türlü organizmanın yaşamasını engelleyen ve içeriden dışarıya ve dışarıdan içeriye havalandırma sağlayan ancak içteki nem ve suyu dışarı atıp dış hava şartlarının doğurabileceği nemi, suyu ve benzeri her tür ortamı içeriye almayıp bir filtre vazifesi gören ve aynı zamanda ahşabın damarlarını tamamıyla taşıdığı renge kapatmayıp damarlarını da gösterebilen esvap ve kalitede su bazlı bir ahşap boyası ile boyanacaktır.

Uygulanacak bu boyamadan sonra 1/10 oranındaki bir karışım ile su bazlı vernik çok az inceltilerek birinci kat, sonrasında da inceltme olmaksızın ikinci kat olarak su bazlı vernik ile kaplanacaktır.

Taşıyıcı konstrüksiyon ahşaplarının en az 40 cm’si ankraj olarak kullanılacak ve zeminde açılacak çukurlara harç betonu ile ankre edilerek sabitlenecektir.

İdare tarafından istendiği takdirde yapılan bu uygulama ile ilgili UV Yaşlandırma Testi istenecek ve test raporları neticesinde yaşlandırma testinin en az iki sene dayanımı bulunduğu raporu bulunmaz ise ve/veya vernik, boya ve/veya ahşapların her birinde ve/veya ayrı ayrı veya hepsinde belirtilen bu süreden az bir dayanım ortaya çıkar veya bozulmalar, deformasyonlar tespit edilir ise kabul işlemi İdare tarafından yapılmayacaktır.

BAĞLANTI ELEMANLARI

Bağlantı elemanları muhtelif ve değişik ölçüdeki trifon ağaç vidaları, paslanmaz ağaç vidaları ve özel tasarlanmış bağlantı aparatları ile emniyet ve güvenliğin sağlanması ön şart olmak üzere İdarenin onaylayacağı bir sistem dâhilinde kullanılabilecektir.

ANKRAJLAR

10 Adet

Ankraj olarak ahşapların uzantıları açılan çukurlara nizami olarak ölçüleri dâhilinde yerleştirildikten sonra beton harç ile ankre edilmeleri sağlanacaktır.

AHŞAP KARE PLATFORMLAR

1 Adet

5/10cm sarıçam latalardan taşıyıcı kolonlara bağlantı yapılan yatay kirişler ve üzerlerine monte edilen 5/10cm sarıçam lataların tutturulması ile platformlar oluşturulacaktır.

Bu platformlar emprenye edilmiş sarıçamdan oluşturulacaktır. Emprenye sonrasında UV dayanımını arttıran ve ahşapta her türlü organizmanın yaşamasını engelleyen ve içeriden dışarıya ve dışarıdan içeriye havalandırma sağlayan ancak içteki nem ve suyu dışarı atıp dış hava şartlarının doğurabileceği nemi, suyu ve benzeri her tür ortamı içeriye almayıp bir filtre vazifesi gören ve aynı zamanda ahşabın damarlarını tamamıyla taşıdığı renge kapatmayıp damarlarını da gösterebilen esvap ve kalitede su bazlı bir ahşap boyası ile boyanacaktır.

Uygulanacak bu boyamadan sonra 1/10 oranındaki bir karışım ile su bazlı vernik çok az inceltilerek birinci kat, sonrasında da inceltme olmaksızın ikinci kat olarak su bazlı vernik ile kaplanacaktır. İdare tarafından istendiği takdirde yapılan bu uygulama ile ilgili UV Yaşlandırma Testi istenecek ve test raporları neticesinde yaşlandırma testinin en az iki sene dayanımı bulunduğu raporu bulunmaz ise ve/veya vernik, boya ve/veya ahşapların her birinde ve/veya ayrı ayrı veya hepsinde belirtilen bu süreden az bir dayanım ortaya çıkar veya bozulmalar, deformasyonlar tespit edilir ise kabul işlemi İdare tarafından yapılmayacaktır.

AHŞAP HELEZON PLATFORMLAR

1 Adet

5/10cm sarıçam latalardan taşıyıcı kolonlara bağlantı yapılan yatay kirişler ve üzerlerine monte edilen 5/10cm sarıçam lataların tutturulması ile platformlar oluşturulacaktır.

Bu platformlar emprenye edilmiş sarıçamdan oluşturulacak ve spiral kaydırak montesine uygun olacak şekilde uzantısı bulunacaktır.

Emprenye sonrasında UV dayanımını arttıran ve ahşapta her türlü organizmanın yaşamasını engelleyen ve içeriden dışarıya ve dışarıdan içeriye havalandırma sağlayan ancak içteki nem ve suyu dışarı atıp dış hava şartlarının doğurabileceği nemi, suyu ve benzeri her tür ortamı içeriye almayıp bir filtre vazifesi gören ve aynı zamanda ahşabın damarlarını tamamıyla taşıdığı renge kapatmayıp damarlarını da gösterebilen esvap ve kalitede su bazlı bir ahşap boyası ile boyanacaktır.

Uygulanacak bu boyamadan sonra 1/10 oranındaki bir karışım ile su bazlı vernik çok az inceltilerek birinci kat, sonrasında da inceltme olmaksızın ikinci kat olarak su bazlı vernik ile kaplanacaktır. İdare tarafından istendiği takdirde yapılan bu uygulama ile ilgili UV Yaşlandırma Testi istenecek ve test raporları neticesinde yaşlandırma testinin en az iki sene dayanımı bulunduğu raporu bulunmaz ise; ve/veya vernik, boya ve/veya ahşapların her birinde ve/veya ayrı ayrı veya hepsinde belirtilen bu süreden az bir dayanım ortaya çıkar veya bozulmalar, deformasyonlar tespit edilir ise kabul işlemi İdare tarafından yapılmayacaktır.

AHŞAP ZEMİN BAĞLANTILI MERDİVENLER

1 Adet

10/10cm sarıçam latalardan merdiven ana taşıyıcısı yapılacak ve platforma bağlanacaktır. Bu taşıyıcının alt bağlantısı da uzun bırakılan taşıyıcının zemine düştüğü yerde açılan çukura yerleştirilerek harç betonu ile ankre edilerek sabitlenecektir.

Basamak ve rıhtlar 2/10cm sarıçam lataların birleştirilmesi ile oluşturulacaktır. Bu merdivenlerde her bir 100 cm yüksekliğe çıkmak için 5 veya 6 basamak kullanılacaktır. Merdivenin tırabzanları 5/10 cm sarıçam latalardan yapılacak ve dikey korkulukları ise 5/5 cm sarıçam latalardan ara mesafeleri 89 mm yi geçmeyecek şekilde yerleştirilerek merdiven taşıyıcı karkasına tutturulacaktır.

Basamak yüksekliği en az 15 cm en fazla de 20 cm olacak ve basamak genişliği ise en az 70 cm olacaktır. Basamak rıhtları kapalı olacaktır.

Bu merdivenler emprenye edilmiş sarıçamdan oluşturulacaktır. Emprenye sonrasında UV dayanımını arttıran ve ahşapta her türlü organizmanın yaşamasını engelleyen ve içeriden dışarıya ve dışarıdan içeriye havalandırma sağlayan ancak içteki nem ve suyu dışarı atıp dış hava şartlarının doğurabileceği nemi, suyu ve benzeri her tür ortamı içeriye almayıp bir filtre vazifesi gören ve aynı zamanda ahşabın damarlarını tamamıyla taşıdığı renge kapatmayıp damarlarını da gösterebilen esvap ve kalitede su bazlı bir ahşap boyası ile boyanacaktır.

Uygulanacak bu boyamadan sonra 1/10 oranındaki bir karışım ile su bazlı vernik çok az inceltilerek birinci kat, sonrasında da inceltme olmaksızın ikinci kat olarak su bazlı vernik ile kaplanacaktır.

İdare tarafından istendiği takdirde yapılan bu uygulama ile ilgili UV Yaşlandırma Testi istenecek ve test raporları neticesinde yaşlandırma testinin en az iki sene dayanımı bulunduğu raporu bulunmaz ise; ve/veya vernik, boya ve/veya ahşapların her birinde ve/veya ayrı ayrı veya hepsinde belirtilen bu süreden az bir dayanım ortaya çıkar veya bozulmalar, deformasyonlar tespit edilir ise kabul işlemi İdare tarafından yapılmayacaktır.

AHŞAP PLATFORMDAN PLATFORMA ÇIKIŞ MERDİVENLERİ

1 Adet

10/10cm sarıçam latalardan merdiven ana taşıyıcısı yapılacak ve platforma bağlanacaktır. Bu taşıyıcının alt bağlantısı da başka bir platforma monte edilecektir.

Basamak ve rıhtlar 2/10cm sarıçam lataların birleştirilmesi ile oluşturulacaktır. Bu merdivenlerde her bir 100 cm yüksekliğe çıkmak için 5 veya 6 basamak kullanılacaktır.

Merdivenin tırabzanları 5/10 cm sarıçam latalardan yapılacak ve dikey korkulukları ise 5/5 cm sarıçam latalardan ara mesafeleri 89 mm yi geçmeyecek şekilde yerleştirilerek merdiven taşıyıcı karkasına tutturulacaktır.

Basamak yüksekliği en az 15 cm en fazla de 20 cm olacak ve basamak genişliği ise en az 70 cm olacaktır. Basamak rıhtları kapalı olacaktır.

Bu malzemeler emprenye edilmiş sarıçamdan oluşturulacaktır. Emprenye sonrasında UV dayanımını arttıran ve ahşapta her türlü organizmanın yaşamasını engelleyen ve içeriden dışarıya ve dışarıdan içeriye havalandırma sağlayan ancak içteki nem ve suyu dışarı atıp dış hava şartlarının doğurabileceği nemi, suyu ve benzeri her tür ortamı içeriye almayıp bir filtre vazifesi gören ve aynı zamanda ahşabın damarlarını tamamıyla taşıdığı renge kapatmayıp damarlarını da gösterebilen esvap ve kalitede su bazlı bir ahşap boyası ile boyanacaktır.

Uygulanacak bu boyamadan sonra 1/10 oranındaki bir karışım ile su bazlı vernik çok az inceltilerek birinci kat, sonrasında da inceltme olmaksızın ikinci kat olarak su bazlı vernik ile kaplanacaktır.

İdare tarafından istendiği takdirde yapılan bu uygulama ile ilgili UV Yaşlandırma Testi istenecek ve test raporları neticesinde yaşlandırma testinin en az iki sene dayanımı bulunduğu raporu bulunmaz ise; ve/veya vernik, boya ve/veya ahşapların her birinde ve/veya ayrı ayrı veya hepsinde belirtilen bu süreden az bir dayanım ortaya çıkar veya bozulmalar, deformasyonlar tespit edilir ise kabul işlemi İdare tarafından yapılmayacaktır.

AHŞAP PARMAKLIKLI KORKULUKLAR

1 Adet

Korkulukların yatay bağlantıları 5/10cm sarıçam latalardan yapılacak ve dikey parmaklıkları ise 5/5 cm sarıçam latalardan ara mesafeleri 89 mm yi geçmeyecek şekilde yerleştirilerek ana taşıyıcı dikey konstrüksiyona tutturulacaktır.

Bu malzemeler emprenye edilmiş sarıçamdan oluşturulacaktır. Emprenye sonrasında UV dayanımını arttıran ve ahşapta her türlü organizmanın yaşamasını engelleyen ve içeriden dışarıya ve dışarıdan içeriye havalandırma sağlayan ancak içteki nem ve suyu dışarı atıp dış hava şartlarının doğurabileceği nemi, suyu ve benzeri her tür ortamı içeriye almayıp bir filtre vazifesi gören ve aynı zamanda ahşabın damarlarını tamamıyla taşıdığı renge kapatmayıp damarlarını da gösterebilen esvap ve kalitede su bazlı bir ahşap boyası ile boyanacaktır.

Uygulanacak bu boyamadan sonra 1/10 oranındaki bir karışım ile su bazlı vernik çok az inceltilerek birinci kat, sonrasında da inceltme olmaksızın ikinci kat olarak su bazlı vernik ile kaplanacaktır. İdare tarafından istendiği takdirde yapılan bu uygulama ile ilgili UV Yaşlandırma Testi istenecek ve test raporları neticesinde yaşlandırma testinin en az iki sene dayanımı bulunduğu raporu bulunmaz ise; ve/veya vernik, boya ve/veya ahşapların her birinde ve/veya ayrı ayrı veya hepsinde belirtilen bu süreden az bir dayanım ortaya çıkar veya bozulmalar, deformasyonlar tespit edilir ise kabul işlemi idare tarafından yapılmayacaktır.

EMNİYET KORKULUKLARI

3 Adet

27 mm çapında ve 2.0 mm et kalınlığındaki orijinal galvanizli yuvarlak profil değişik şekillerde bükülerek dört tarafından ana kostrüksiyona bağlanacaktır. Bu emniyet tutacakları çocukları emniyeti ve güvenliğinin sağlanması amaçlı olarak düz, helezon kaydıraklar, ark ve zincir merdivenler, boru tırmanma elemanları vb fonksiyonel birim elemanlarda kullanılmak üzere sistemlere monte edilecektir. Profil parmaklıklar arası en az 64 mm en çok 89 mm olmalıdır. Emniyet tutacakları polyester esaslı elektro statik toz fırın boya ile fırınlanmak suretiyle boyanacaktır.

DÜZ KAYDIRAKLAR

2 Adet

Tüm h:100 cm ve h:200 cm olan düz kaydıraklar 100 cm ve 200 cm yüksekliğindeki platformlardan maksimum 40 derece eğimle kayacak şekilde tasarlanacaktır. Kaydıraklar lineer polietilen malzemeden rotasyon teknolojisi ile çift cidarlı ve tek parça olarak yan duvarları ise minimum 15 cm yüksekliğinde genişliği ise minimum 40 cm olarak imal edilecektir. Renklendirmede kullanılan boya hammaddeleri gıda tüzüklerine ve çocuk sağlığına uygun olacaktır. Elektriklenmeyi önlemek içinde lineer polietilenin içine anti statik madde ilave edilecektir. Düz kaydırakların giriş kısımlarında kaydırağa güvenli giriş sağlayan bir adet plastik veya profil korkuluk paneli bulunacaktır.

HELEZON (HELİS) KAYDIRAKLAR

1 Adet

200 cm yükseklikteki platformdan kendi merkezindeki taşıyıcı etrafında dönerek kayma imkanına sahip olacak şekilde plastikten imal edilecektir. h:200 cm yüksekliğindeki platformlardan maksimum 40 derece eğimli kayacak şekilde tasarlanacaktır.

Kaydıraklar lineer polietilen malzemeden rotasyon teknolojisi ile imal edilecektir. Renklendirmede kullanılan boya hammaddeleri gıda tüzüklerine ve çocuk sağlığına uygun olacaktır. Elektriklenmeyi önlemek içinde lineer polietilenin içine anti statik madde ilave edilecektir.

Helezon kaydırağın platforma bağlanma noktasında güvenli geçişi sağlamak amacıyla her iki yanda da korkuluk pano kullanılacaktır. Kaydırağı yere sabitlemek amacı ile çember merkezi içinde bulunan yuvarlak profil boru, yan desteği ile birlikte birbirine tutturulmuş şekilde önceden açılmış çukur içine yerleştirilerek betonlanacaktır.

AHŞAP ÇATILAR

1 Adet

Çatı tabanına 10/cm sarıçamdan bir karkas yapıldıktan sonra 4 adet 5/5cm sarıçam latalar kullanılarak üçgen karkas oluşturulup içlerine sarıçam lambri döşenecek ve çatı formunda bağlantısı yapılacaktır.

Oluşturulan alt karkasın dört bir yanına burç panolar tutturulduktan sonra emniyet ve güvenlik yüksek olmak kaydıyla uygun bağlantı elemanları yardımıyla çatılar dört adet ana dikey taşıyıcıya bağlanacaktır.

Bu çatılar emprenye sonrasında UV dayanımını arttıran ve ahşapta her türlü organizmanın yaşamasını engelleyen ve içeriden dışarıya ve dışarıdan içeriye havalandırma sağlayan ancak içteki nem ve suyu dışarı atıp dış hava şartlarının doğurabileceği nemi, suyu ve benzeri her tür ortamı içeriye almayıp bir filtre vazifesi gören ve aynı zamanda ahşabın damarlarını tamamıyla taşıdığı renge kapatmayıp damarlarını da gösterebilen esvap ve kalitede su bazlı bir ahşap boyası ile boyanacaktır.

Uygulanacak bu boyamadan sonra 1/10 oranındaki bir karışım ile su bazlı vernik çok az inceltilerek birinci kat, sonrasında da inceltme olmaksızın ikinci kat olarak su bazlı vernik ile kaplanacaktır. İdare tarafından istendiği takdirde yapılan bu uygulama ile ilgili UV Yaşlandırma Testi istenecek ve test raporları neticesinde yaşlandırma testinin en az iki sene dayanımı bulunduğu raporu bulunmaz ise; ve/veya vernik, boya ve/veya ahşapların her birinde ve/veya ayrı ayrı veya hepsinde belirtilen bu süreden az bir dayanım ortaya çıkar veya bozulmalar, deformasyonlar tespit edilir ise kabul işlemi İdare tarafından yapılmayacaktır.

YATAY VE DİKEY MERDİVENLER

1 er Adet

5/10cm sarıçam latalardan 2 adet lata paralel olacak şekilde, 26cm aralıklarla çapı 27*2 mm et kalınlığında borular ile birbirine bağlantısı sağlanacaktır.

Daha sonra oluşturulan bu kısım, ahşap ana taşıyıcı dikey konstrüksiyonuna tutturulacaktır. Ahşap malzemeler emprenye edilmiş sarıçamdan oluşturulacaktır.

Emprenye sonrasında UV dayanımını arttıran ve ahşapta her türlü organizmanın yaşamasını engelleyen, içeriden dışarıya ve dışarıdan içeriye havalandırma sağlayan, ancak içteki nem ve suyu dışarı atıp dış hava şartlarının doğurabileceği nemi, suyu ve benzeri her tür ortamı içeriye almayıp bir filtre vazifesi gören ve aynı zamanda ahşabın damarlarını tamamıyla taşıdığı renge kapatmayıp damarlarını da gösterebilen esvap ve kalitede su bazlı bir ahşap boyası ile boyanacaktır.

METAL AKSAM ÜZERİNDEKİ ELEKTRO STATİK TOZ FIRIN BOYA

Tüm metal aksamın imalatı yapıldıktan sonra 200 derece Cantigrattaki fırın içinde 20 dakika süre ile fırınlanacak ve polyester esaslı elektro statik toz fırın boya işlemi tamamlanmış olacaktır.

*Sistemin kullanılacak elemanlarda ve kelepçelerde çocuklara zarar verebilecek keskin uç, kenar ve cıvata çıkıntıları kesinlikle bulunmamalıdır.

*** Tüm imalatlar TS EN 1176-1-2-3-5-6 , TS 12427  Satış Sonrası Hizmet ve Servis Belgesi,  ISO:9001 – ISO:14001 ve OHSAS 18001 Belgeli olacaktır.

“Ahşap mamullerde belirtilen ebatlar silme ve planyadan geçirildikten sonra % 10 luk bir azalma ile kullanılabilecektir.
